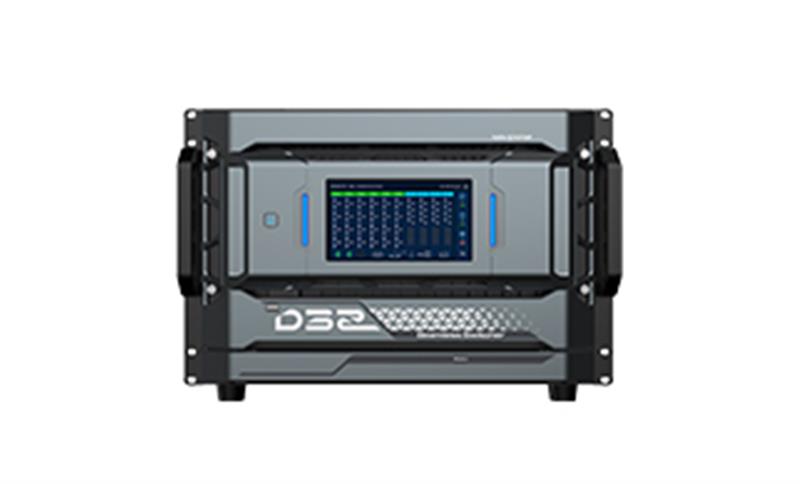

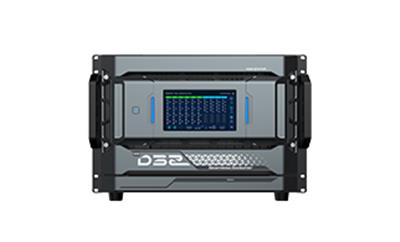

Giới thiệu D32

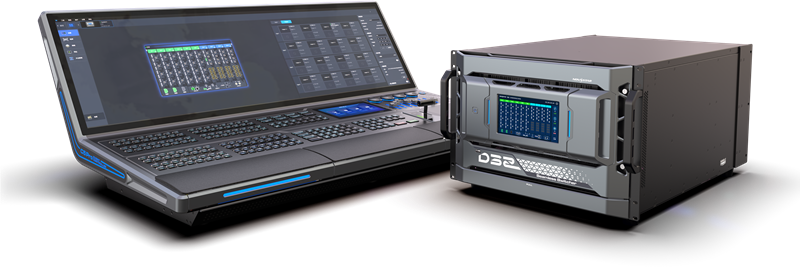

D32 là bộ chuyển mạch video chuẩn 4K hoàn chỉnh hỗ trợ xử lý video 8K. Toàn bộ máy sử dụng thiết kế dạng mô-đun và cấu trúc thẻ cắm. Thẻ đầu vào và đầu ra có thể được cấu hình linh hoạt theo nhu cầu của người dùng để đáp ứng nhiều yêu cầu truy cập video khác nhau tại chỗ. Sản phẩm có hiệu suất ổn định và có thể sử dụng với phần mềm quản lý thông minh chuyên nghiệp Unico và bảng điều khiển video C5 hoặc C5 Pro để dễ dàng đạt được hiệu ứng hình ảnh phong phú. Nó được sử dụng rộng rãi trong các buổi biểu diễn sân khấu, triển lãm ô tô cao cấp, cuộc họp kinh doanh, ghi hình chương trình truyền hình, ra mắt sản phẩm, triển lãm lớn và các dịp khác.

Dựa trên kiến trúc hệ thống FPGA phần cứng mạnh mẽ và khái niệm thiết kế mô-đun, D32 không chỉ có gen di truyền ổn định và hiệu quả của kiến trúc phần cứng thuần túy mà còn hỗ trợ kết hợp linh hoạt nhiều card đầu vào và đầu ra. Hỗ trợ đầu vào và đầu ra video độ nét cực cao 4K, quản lý nhiều màn hình và nhiều lớp, tải màn hình có hình dạng đặc biệt, xử lý hợp nhất hình chiếu, quản lý EDID đầu vào và đầu ra, xem trước hình ảnh và phản chiếu, v.v., mang đến cho bạn trải nghiệm xây dựng hình ảnh phong phú.

Đặc trưng

Cấu trúc chèn thẻ, khớp lệnh tự do

Các thẻ đầu vào và đầu ra có thiết kế dạng mô-đun và cấu trúc cắm thêm

Hỗ trợ khe cắm thẻ đơn, đầu vào đa năng

Theo dõi thời gian thực trạng thái đầu vào và đầu ra trực tuyến

Hỗ trợ trạng thái làm việc của bo mạch và giám sát nhiệt độ chip chính

Hỗ trợ ghép nối nguồn đầu vào và chặn nguồn đầu vào

Hỗ trợ nguồn đầu vào cắt thông minh và cắt độ sáng và sắc độ

Hỗ trợ đầu ra chỉnh sửa gam màu

Hỗ trợ xoay đầu ra theo bội số của 90°

Hỗ trợ giải mã tự động HDCP và đầu ra của các nguồn đầu vào

Hỗ trợ sao lưu cổng quang và truyền dẫn đường dài

3 thiết lập EDID

• EDID mặc định
• EDID tùy chỉnh

Cài đặt nâng cao EDID, thiết lập các thông số thời gian nguồn video

Hỗ trợ hiển thị thông tin nguồn tín hiệu đồng bộ

Hỗ trợ xếp tầng và tải thiết bị, hỗ trợ tối đa 2 thiết bị

Hỗ trợ điều khiển thiết bị của bên thứ ba, chẳng hạn như Stream Deck

Nhiều màn hình và nhiều lớp, kiểm soát tập trung

Xử lý hình ảnh thông minh 4K@60Hz

Hỗ trợ ghép nối không đồng đều nhiều giao diện đầu ra, có thể thực hiện được Tải màn hình lớn với độ phân giải khác nhau

Hỗ trợ cấu hình điểm ảo để đơn giản hóa kích thước màn hình lớn tại chỗ

Giao diện đầu ra ghép nối đồng bộ

Chia nhiều màn hình

• Một card đầu ra duy nhất hỗ trợ tám lớp 4K
• Vị trí và kích thước của mỗi lớp có thể được điều chỉnh theo ý muốn Bạn cũng có thể thiết lập đường viền và bóng cho các lớp
• Các lớp hỗ trợ sao chép và phản chiếu.
• Hỗ trợ các lớp có hình dạng đặc biệt
• Quản lý tài nguyên lớp, bạn có thể xem các lớp còn lại có thể được thêm vào

 Hiển thị hình ảnh nâng cao đầu ra

 Hỗ trợ cài đặt BKG

 1024 cảnh, có thể lưu và gọi linh hoạt

Lớp gốc được sử dụng làm lớp Điền và sau khi chồng lên lớp Cắt, đầu ra sẽ hiển thị hình ảnh của lớp Cắt, cho phép người dùng Linh hoạt hơn trong việc xác định hình dạng và hiệu ứng đầu ra

Điều khiển nhiều màn hình

• Mỗi giao diện của card đầu ra hỗ trợ các thiết lập độ phân giải khác nhau
•  Hỗ trợ giao diện đơn để tạo màn hình, mỗi màn hình có thể được chia thành
•  Hỗ trợ sửa đổi tên cảnh và ghi đè cảnh.
• Hỗ trợ bố trí lớp tín hiệu khác nhau trên màn hình lớn
•  Hỗ trợ gọi tức thời các cảnh khác nhau để thay đổi

 Xem trước tín hiệu video, sắp xếp hình ảnh và bố cục trước.

• Take: Hỗ trợ hiệu ứng chuyển đổi và có thể thiết lập chuyển đổi
• T-bar: Điều khiển thủ công hiệu ứng chuyển đổi đặc biệt "mờ dần vào và mờ dần ra"
• CẮT: chế độ cắt thẳng, PVW không có hiệu ứng đặc biệt

Hỗ trợ chức năng cài đặt trước lớp

Hỗ trợ chức năng KeyFrame

Hỗ trợ chuyển đổi nhanh tốc độ khung hình màn hình

Hỗ trợ điều chỉnh độ sáng và độ tương phản độc lập RGB

Hỗ trợ chuyển đổi định dạng HDR

Chiếu hình Fusion

Bù cạnh LCD

Hỗ trợ xem trước tất cả các nguồn đầu vào, hình ảnh PVW và PGM

Hỗ trợ sao lưu và phục hồi dữ liệu

Hỗ trợ tự kiểm tra thiết bị

Hệ thống hỗ trợ giám sát và báo động tự động
