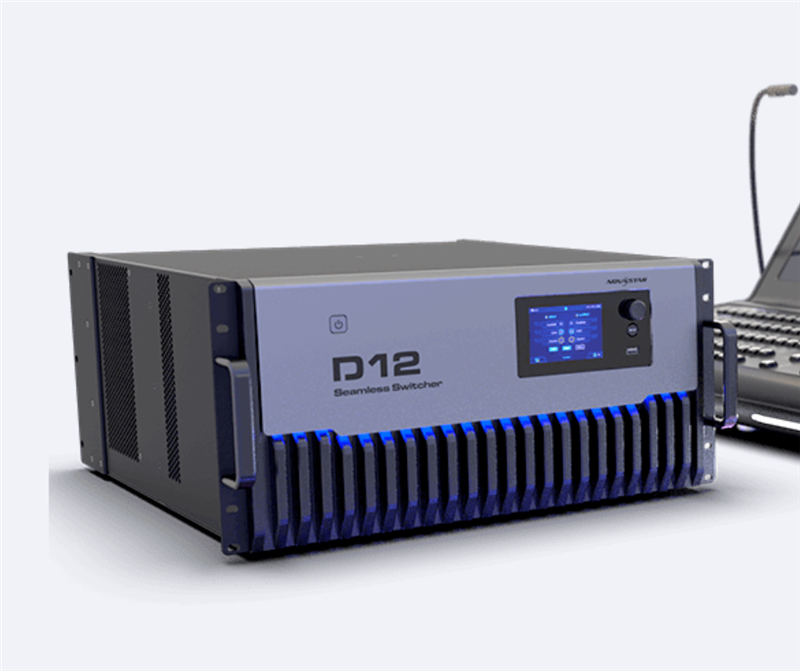

Bộ chuyển đổi video D12

Giới thiệu D12

D12 là bộ chuyển mạch liền mạch tiêu chuẩn HDCP do Nova Nebula nghiên cứu và phát triển. Thiết bị có thiết kế dạng mô-đun, cấu trúc dạng thẻ cắm, có thể được trang bị tối đa 8 thẻ đầu vào (32 cổng đầu vào), 5 thẻ đầu ra PGM (20 cổng đầu ra), 1 thẻ đầu ra xem trước + hồi đáp + AUX và 1 thẻ đầu ra AUX. Đồng thời, thiết bị còn có chức năng xử lý hình ảnh mạnh mẽ và hỗ trợ truyền hình ảnh độ nét cao 4K.

D12 hỗ trợ các giao diện DP1.2/DP1.1, HDMI2.0/HDMI1.4/HDMI1.3, 3G-SDI/12G-SDI, DVI thông thường, có thể định cấu hình nhiều đầu vào và đầu ra. Mỗi thẻ đầu ra có tải trọng tối đa 4Kx2K@60Hz, trong đó thẻ đầu ra OUT6 là 1 đầu ra AUX, 2 đầu ra xem trước đa màn hình (MVR) và 1 đầu ra hồi đáp. Khi thiết bị hoạt động hết công suất, thiết bị hỗ trợ tối đa 40 lớp liên kết đơn (Single-link).

Ngoài ra, D12 có khả năng hoạt động ổn định liên tục trong 72 giờ và hỗ trợ điều khiển đa thiết bị, có thể điều khiển bằng màn hình LCD phía trước, bảng điều khiển C3, phần mềm Arpa và Stream Deck, dễ dàng tạo ra các hiệu ứng hình ảnh phong phú, có thể được ứng dụng trong các buổi biểu diễn sân khấu, triển lãm ô tô cao cấp, hội nghị thương mại, ghi hình chương trình truyền hình, ra mắt sản phẩm và triển lãm quy mô lớn.

Đặc điểm

Cấu trúc dạng thẻ cắm, lắp ghép tự do

Thẻ đầu vào và đầu ra sử dụng thiết kế dạng mô-đun, cấu trúc dạng thẻ cắm, tự do lựa chọn thẻ đầu vào và đầu ra để kết hợp.

Thiết bị đơn có thể được trang bị tối đa 32 đầu vào, 20 đầu ra, 2 đầu ra MVR, 1 đầu ra hồi đáp và 5 đầu ra AUX.

Hỗ trợ nhiều dung lượng đầu vào cho một khe cắm thẻ.

• 4 đầu vào 4Kx1K@60Hz
• 4 đầu vào 2Kx1K@60Hz
• 2 đầu vào 4Kx2K@60Hz
• 2 đầu vào 4Kx1K@60Hz

Giám sát trạng thái trực tuyến của đầu vào và đầu ra theo thời gian thực.

Hỗ trợ chức năng giám sát trạng thái hoạt động của thẻ và nhiệt độ của chip quan trọng.

Hỗ trợ giải mã tự động HDCP cho nguồn đầu vào.

Hỗ trợ sao lưu cổng quang để truyền dẫn đường dài.

3 Chế độ cài đặt EDID

• Cài đặt trước EDID.
• Tự định nghĩa EDID.
• Cài đặt EDID nâng cao, cài đặt các tham số thời gian của nguồn video.

Nhiều màn hình nhiều lớp, quản lý tập trung

Xử lý hình ảnh thông minh 4K@60Hz.

Sử dụng thuật toán thu phóng vô cực hàng đầu trong ngành và xử lý video 4:4:4, khôi phục màu sắc hình ảnh, giữ lại chi tiết hình ảnh, đảm bảo đường viền hình ảnh rõ ràng và tự nhiên sau khi thu nhỏ video, kết cấu hình ảnh có độ sâu nhất quán, mang đến cho người dùng hiệu ứng hiển thị rõ ràng và tự nhiên hơn.

Điều khiển nhiều màn hình.

Mỗi giao diện đầu ra của thẻ đầu ra hỗ trợ EDID khác nhau.

Hỗ trợ tạo màn hình bằng một giao diện, độ phân giải của mỗi màn hình có thể khác nhau, cho phép một thiết bị tải nhiều màn hình lớn có độ phân giải khác nhau.

Hỗ trợ ghép nối không chia đều nhiều giao diện đầu ra, cho phép tải các màn hình lớn có độ phân giải khác nhau.

Hỗ trợ cấu hình điểm ảnh ảo, đơn giản hóa phương pháp tính toán giữa màn hình lớn tại chỗ và màn hình hiển thị được cấu hình D12.

Nhiều phương thức điều khiển.
Điều khiển thiết bị bằng màn hình LCD phía trước, bảng điều khiển C3, phần mềm Arpa và Stream Deck, thuận tiện và nhanh chóng.

Điều khiển nhiều thiết bị bằng một phím.

Một bảng điều khiển duy nhất có thể điều khiển tối đa 8 thiết bị cùng lúc, cho phép điều khiển một tên.

Hỗ trợ hiển thị thông tin nguồn tín hiệu đồng bộ.

Hiển thị nguồn tín hiệu đồng bộ hiện đang được sử dụng và tần số khung hình của nó, cũng như trạng thái đồng bộ. Khi đồng bộ thất bại, bạn cũng có thể xem nguyên nhân thất bại.

Hỗ trợ cài đặt BKG và LOGO.

Hỗ trợ chụp nguồn đầu vào và hình ảnh PGM làm ảnh BKG.

Hỗ trợ tải tệp hình ảnh cục bộ làm BKG.

Dung lượng lưu trữ tối đa của ảnh BKG là 512MB, không giới hạn kích thước phân giải của một ảnh BKG.

BKG tự động hiển thị toàn màn hình ở lớp dưới cùng.

LOGO hỗ trợ tối đa hình ảnh phân giải 512x512.

Hỗ trợ tối đa nhập 16 hình ảnh LOGO.

LOGO tự động hiển thị ở lớp trên cùng, không thể điều chỉnh độ ưu tiên và kích thước.

128 cảnh, có thể lưu và gọi linh hoạt.

Hỗ trợ tối đa 128 cảnh, hỗ trợ lưu PVW hoặc PGM làm cảnh.

Hỗ trợ sửa đổi tên cảnh và ghi đè cảnh.

Hỗ trợ tùy chỉnh bố cục lớp, kích thước và vị trí của các tín hiệu khác nhau trên màn hình lớn và lưu các tham số người dùng tùy chỉnh thành cảnh.

Hỗ trợ gọi ngay lập tức các cảnh khác nhau để thay đổi nội dung hiển thị hoặc bố cục trên màn hình lớn, đáp ứng nhu cầu ứng dụng của các dịp khác nhau.

Ghép nối đầu ra đồng bộ.

Sử dụng công nghệ đồng bộ khung hình, đảm bảo hình ảnh đầu ra của tất cả các giao diện đầu ra được đồng bộ hoàn toàn, hình ảnh đầy đủ, phát lại mượt mà, không bị giật hoặc rớt khung hình, không bị rách hình và hiện tượng ghép nối.

Thao tác trực quan hóa.

Chia nhiều màn hình.

• Một thẻ hỗ trợ 8 lớp 2K, 4 lớp DL hoặc 2 lớp 4K.
• Vị trí và kích thước của mỗi lớp có thể được điều chỉnh tùy ý, và có thể đặt viền mềm và viền cứng cũng như hiệu ứng hào quang cho lớp.
• Lớp hỗ trợ chức năng sao chép và phản chiếu.

Tăng cường hiển thị hình ảnh đầu ra.
Hỗ trợ quản lý chất lượng hình ảnh nguồn đầu vào, chất lượng hình ảnh đầu ra và chất lượng hình ảnh lớp, bao gồm điều chỉnh độ sáng, độ tương phản, độ bão hòa, sắc độ và Gamma.

Xem trước tín hiệu video, hình ảnh lớp và bố cục, dễ dàng thao tác và kiểm soát.

Chuyển đổi hiệu ứng đặc biệt trên màn hình, có thể hiển thị hình ảnh trình chiếu chất lượng chuyên nghiệp.

• Take: Hỗ trợ hiệu ứng đặc biệt chuyển đổi mờ dần, và có thể đặt tốc độ chuyển đổi.
• T-bar: Điều khiển thủ công tốc độ chuyển đổi hiệu ứng đặc biệt "mờ dần".
• Cắt trực tiếp: Chuyển đổi hình ảnh PVW sang màn hình hiển thị LED mà không có hiệu ứng đặc biệt.

Hỗ trợ chức năng User Key.

Lưu thuộc tính lớp và áp dụng chúng cho các lớp khác, nhanh chóng hoàn thành cấu hình thuộc tính lớp.

Hỗ trợ chuyển đổi nhanh tần số khung hình màn hình.

Chuyển đổi hàng loạt tần số khung hình của tất cả các giao diện đầu ra trên màn hình.

Hỗ trợ điều chỉnh độ sáng và độ tương phản độc lập RGB.

Độ sáng và độ tương phản được điều chỉnh độc lập theo các thành phần R, G, B, phương thức điều chỉnh chất lượng hình ảnh linh hoạt hơn.

Thiết kế đa dự phòng, vận hành ổn định

Hỗ trợ sao lưu nóng nguồn đầu vào.

Thiết lập hai giao diện nguồn đầu vào làm bản sao lưu cho nhau. Khi một trong hai đường không có tín hiệu, lớp hình ảnh của nguồn hiện tại sẽ tự động chuyển sang nguồn sao lưu.

Hỗ trợ sao lưu thiết bị.

Đối với màn hình có bật chức năng sao lưu thiết bị, khi nguồn đầu vào của một lớp hình ảnh nào đó không có tín hiệu hoặc không tồn tại, tất cả các giao diện đầu ra của màn hình đó sẽ ngay lập tức ngừng xuất bất kỳ tín hiệu nào, phối hợp với card gửi và card nhận để chuyển sang đường dẫn sao lưu.

Hỗ trợ sao lưu nguồn điện kép, nâng cao tính ổn định của hệ thống.
Hỗ trợ khôi phục sao lưu dữ liệu.
Sau khi cấu hình thiết bị hoàn tất, có thể lưu tệp dự án vào máy tính cục bộ. Khi thông tin bị mất hoặc cần cấu hình lại, có thể sử dụng trực tiếp tệp dự án để khôi phục.

Hỗ trợ tự kiểm tra thiết bị.
Hỗ trợ giám sát và cảnh báo tự động của hệ thống.
Giám sát phần cứng, bao gồm tốc độ quạt, nhiệt độ và điện áp của các mô-đun khác nhau, trạng thái vận hành, v.v.

Hỗ trợ xem trước tất cả các hình ảnh nguồn đầu vào, PVW và PGM.
Hỗ trợ điều khiển từ xa qua trung tâm điều khiển.
Hỗ trợ xuất nhật ký.
Trong giao diện phần mềm, có thể nhanh chóng chọn và xuất nhiều loại nhật ký, bao gồm nhật ký phần mềm, nhật ký thẻ con và nhật ký điều khiển chính, thuận tiện cho việc xác định vấn đề.

Hỗ trợ cảnh báo mất điện.

Khi một trong các đường nguồn của bộ chuyển mạch bị ngắt, giao diện điều khiển sẽ tự động hiển thị thông báo nhắc nhở, giúp người dùng kịp thời nắm bắt và xử lý.
