Bộ chuyển đổi video N10

Giới thiệu N10

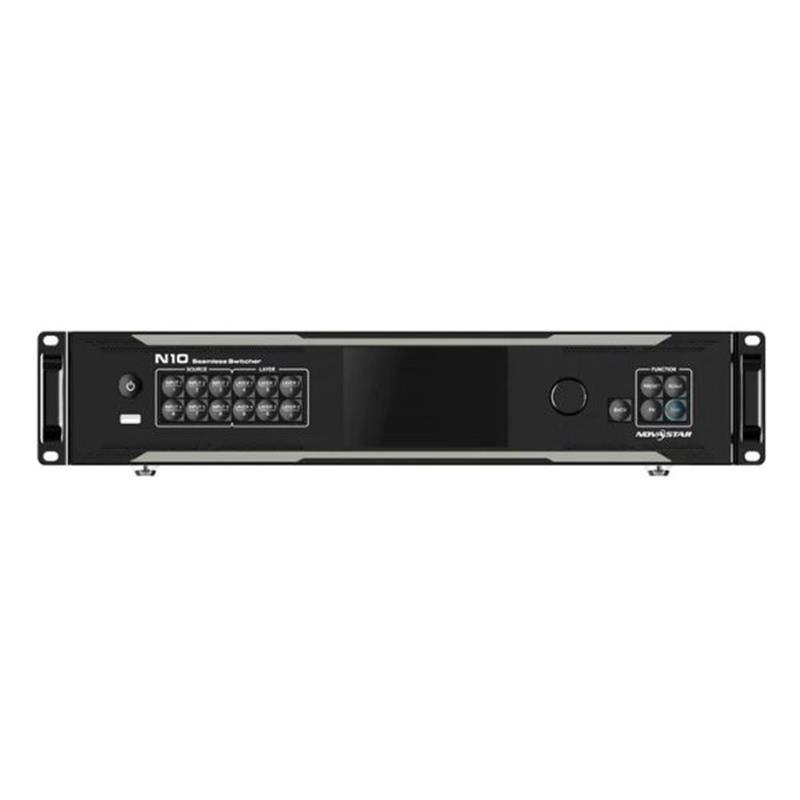

N10 là bộ chuyển mạch liền mạch 4K do Nova Nebula nghiên cứu và phát triển. Thiết bị có thiết kế tích hợp, giao diện đầu vào 4K đầy đủ, có các chức năng xử lý video, ghép hình ảnh, chuyển đổi hiệu ứng đặc biệt và hiển thị đa màn hình, phù hợp cho các địa điểm hội nghị vừa và nhỏ, địa điểm triển lãm, sự kiện biểu diễn, v.v., cũng như một số cảnh lắp đặt cố định.

Sản phẩm có khả năng thu và xử lý tín hiệu mạnh mẽ, hỗ trợ tối đa 6 đầu vào nguồn video 4K, đầu ra ghép hình 8K × 2K @ 60Hz (chế độ ghép hình), đầu ra 4K × 2K @ 60Hz (chế độ chuyển mạch), đầu ra đồng thời 2 đường AUX và đầu ra xem trước MVR 1 đường. Ngoài ra, thiết bị còn hỗ trợ truyền dẫn quang học đường dài và xử lý khử xen kẽ hiệu suất cao.

Sản phẩm có chế độ kép "một máy", đồng thời có khả năng chuyển mạch và ghép hình, hỗ trợ tối đa bố cục tự do 6 lớp, đồng thời có khả năng keying hiệu suất cao. Ngoài ra, thiết bị còn hỗ trợ hiệu ứng đặc biệt chuyển đổi mờ dần, chụp ảnh độ nét cao tùy ý, gọi linh hoạt 128 cảnh, tùy chỉnh màn hình thử nghiệm và giám sát thời gian thực trực quan hóa trạng thái giao diện đầu vào và đầu ra.

Đồng thời, N10 áp dụng thiết kế tương tác LCD hoàn toàn mới, hiệu quả và trực quan hơn. Người dùng có thể điều khiển thiết bị đồng thời thông qua bảng điều khiển LCD phía trước, bảng điều khiển (C5 Pro / C5), phần mềm Unico và Stream Deck, thuận tiện, nhanh chóng và dễ sử dụng.

Đặc điểm

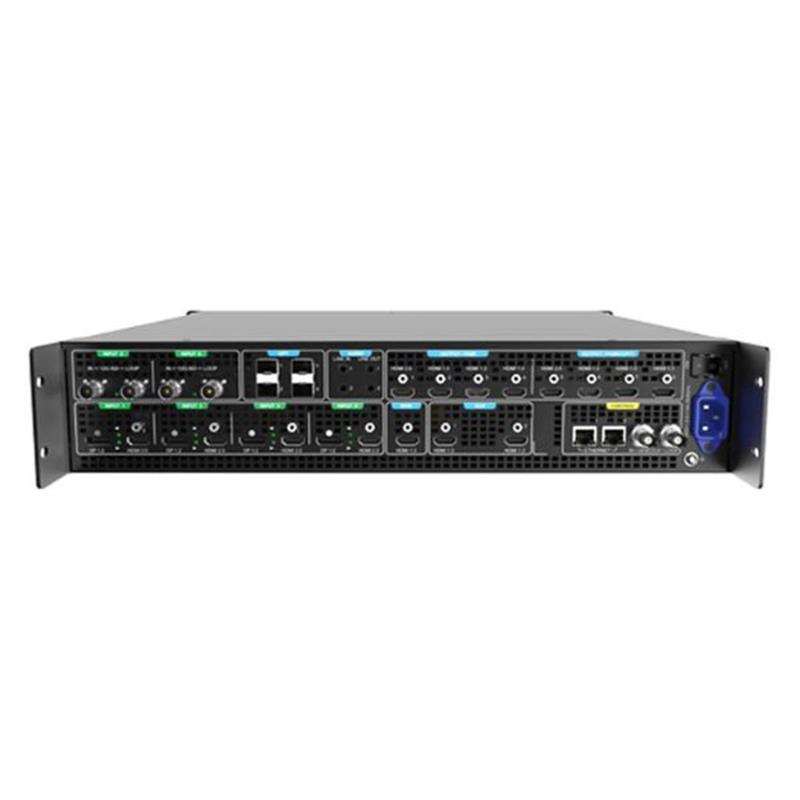

Đầu vào và Đầu ra

6 đầu vào video 4K đầy đủ:

• 2 × 12G-SDI (với đầu ra vòng lặp)
• 4 × DP 1.2 / HDMI 2.0 (lựa chọn một trong hai)

Đầu vào nguồn video 12bit / 10bit / 8bit

Đầu vào tín hiệu đồng bộ Genlock (với đầu ra vòng lặp)

Hỗ trợ giải mã HDCP

Hỗ trợ xử lý khử xen kẽ nguồn SDI

Hỗ trợ tính toán động tần số khung hình EDID

Hỗ trợ chuyển đổi dung lượng đầu ra

2 × HDMI 2.0 và 6 × HDMI 1.3:

• 4K: Ở chế độ chuyển mạch, có 1 đầu ra 4K chính và 1 đầu ra 4K dự phòng; ở chế độ ghép hình, có 2 đầu ra 4K chính và 0 đầu ra 4K dự phòng.
• SL: Ở chế độ chuyển mạch, có 4 đầu ra 2K chính và 4 đầu ra 2K dự phòng; ở chế độ ghép hình, có 8 đầu ra 2K chính và 0 đầu ra 2K dự phòng.

2 đầu ra AUX đồng thời:

2 × HDMI 1.3, dùng cho xem lại phụ đề, v.v.

1 đầu ra MVR:

1 × HDMI 1.3, xem trước tất cả các nguồn đầu vào, hình ảnh PVW và PGM, đồng thời hiển thị thông tin như độ phân giải và tần số khung hình đầu vào.

Đầu ra giao diện quang 10G:

4 × giao diện quang, sao chép hình ảnh của giao diện HDMI đầu ra.

2 đầu vào âm thanh và 2 đầu ra âm thanh (dự kiến):

Giao diện âm thanh tiêu chuẩn 3.5mm.

Tính năng

Chế độ kép "một máy"

Có hai chế độ làm việc: bộ chuyển mạch và bộ ghép hình.

Khả năng đồng bộ đầu ra có độ chính xác cao

Tương thích EDID máy tính Mac

Cấu hình đa màn hình

• Hỗ trợ tạo màn hình bằng một giao diện, độ phân giải của mỗi màn hình nhất quán.
• Hỗ trợ ghép nối không chia đều nhiều giao diện đầu ra, cho phép tải các màn hình lớn có độ phân giải khác nhau.
• Hỗ trợ cấu hình điểm ảnh ảo, đơn giản hóa phương pháp tính toán giữa màn hình lớn tại chỗ và màn hình hiển thị được cấu hình thiết bị.

6 lớp độc lập

Hỗ trợ tối đa 2 lớp MAIN DL (hoặc 1 lớp MAIN 4K) và 4 lớp PIP DL (hoặc 2 lớp PIP 4K).

Mỗi lớp hỗ trợ đầu ra qua nhiều giao diện.

Hỗ trợ điều chỉnh thứ tự Z giữa các lớp MAIN và thứ tự Z giữa các lớp PIP.

Hỗ trợ cắt tùy ý nguồn đầu vào.

Các lớp MAIN hỗ trợ viền và bóng đổ, tất cả các lớp hỗ trợ mặt nạ và lật.

Hỗ trợ khung hình chính. (Hiện tại chỉ hỗ trợ điều chỉnh vị trí và kích thước, các chức năng khác sẽ được hỗ trợ trong tương lai)

Cut & Fill

Lớp gốc được sử dụng làm lớp Fill, và lớp Cut được xếp chồng lên nhau để xuất ra hình ảnh của lớp Cut, cho phép người dùng xác định linh hoạt hình dạng và hiệu ứng đầu ra.

Trộn hình chiếu

Trộn phần hình ảnh chồng lên nhau khi nhiều máy chiếu được chiếu để làm cho độ sáng của toàn bộ hình ảnh nhất quán.

Bù cạnh LCD

Loại bỏ ảnh hưởng của đường nối cạnh khi màn hình LCD được ghép lại, làm cho hình ảnh trực quan hơn.

Keying hiệu suất cao

Keying thông minh, keying độ sáng hoặc keying sắc độ trên hình ảnh nguồn đầu vào sau khi điều chỉnh chất lượng hình ảnh.

Cài đặt BKG

• Hỗ trợ tải BKG thông qua máy tính chủ hoặc bảng điều khiển.
• Hỗ trợ BKG hình ảnh.
• Hỗ trợ sử dụng nguồn đầu vào hoặc hình ảnh PGM đã chụp làm BKG.
• Hỗ trợ bật hoặc tắt BKG.
• Hỗ trợ thay thế và xóa BKG.
• Hỗ trợ cài đặt tỷ lệ khung hình, vị trí và kích thước của BKG.

Gọi cảnh

Hỗ trợ lưu trữ tối đa 128 cảnh, có thể gọi linh hoạt.

Tùy chỉnh màn hình kiểm tra

Đặt màn hình kiểm tra để gỡ lỗi màn hình và định vị vấn đề.

Thay thế giao diện đầu ra

Trong trường hợp ghép màn hình, khi giao diện vật lý bị lỗi hoặc hỏng, bạn có thể thay thế giao diện đầu ra ghép nối thông qua phần mềm.

Sao chép giao diện đầu ra

Mỗi giao diện đầu ra đều có giao diện sao lưu tương ứng. Giao diện sao lưu sao chép dữ liệu của giao diện chính để xuất ra.

Sao lưu nóng nguồn đầu vào

Đặt mối quan hệ sao lưu nóng của nguồn đầu vào. Khi nguồn chính không có tín hiệu, nó hỗ trợ tự động chuyển sang nguồn dự phòng và bạn cũng có thể chuyển sang nguồn dự phòng theo cách thủ công bất cứ lúc nào khi cần thiết.

Sao lưu thiết bị

Đối với màn hình có bật chức năng sao lưu thiết bị, khi nguồn đầu vào của một lớp hình ảnh nào đó không có tín hiệu hoặc không tồn tại, tất cả các giao diện đầu ra của màn hình đó sẽ ngay lập tức ngừng xuất bất kỳ tín hiệu nào, phối hợp với card gửi và card nhận để chuyển sang đường dẫn sao lưu.

Giám sát trạng thái giao diện

Giám sát trực quan trạng thái của giao diện đầu vào và đầu ra theo thời gian thực.

Nhiều phương thức điều khiển đồng thời

Màn hình LCD phía trước.

Bảng điều khiển (C5 Pro/C5).

Phần mềm Unico.

Hỗ trợ điều khiển một thiết bị và điều khiển nhiều thiết bị đồng thời (điều khiển một cho nhiều).

Thiết bị của bên thứ ba, chẳng hạn như Stream Deck.
