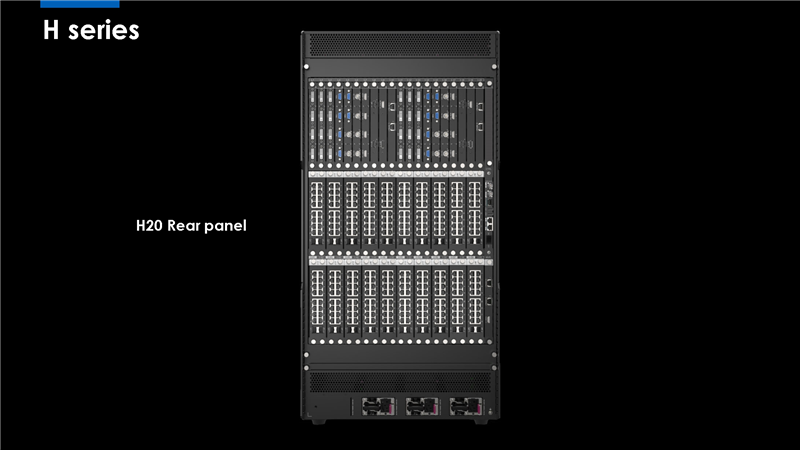

Giới thiệu H20

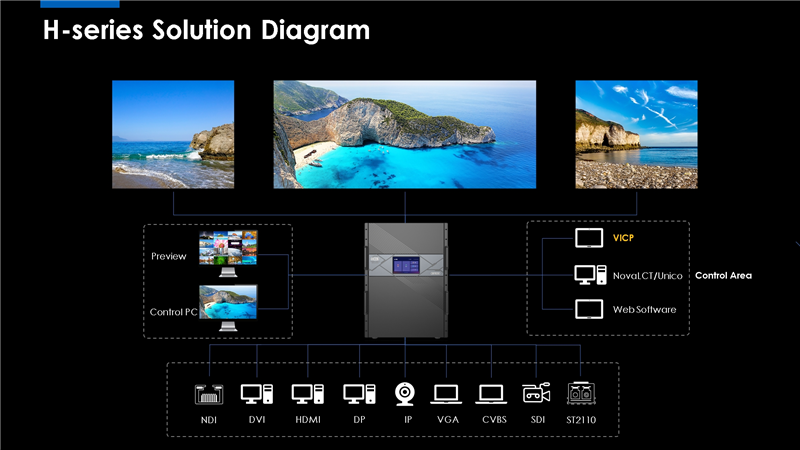

H20 là máy ghép video wall mới nhất của NovaStar, chất lượng hình ảnh xuất sắc, đặc biệt cho màn hình LED nhỏ. Nó có thể làm bộ xử lý ghép tích hợp hoặc bộ xử lý ghép thuần túy. Thiết bị mô-đun và dạng cắm thêm, cho phép cấu hình linh hoạt và hoán đổi nóng các thẻ đầu vào và đầu ra. H20 được sử dụng trong nhiều ứng dụng từ năng lượng, điện, quân sự đến triển lãm và phát thanh truyền hình.

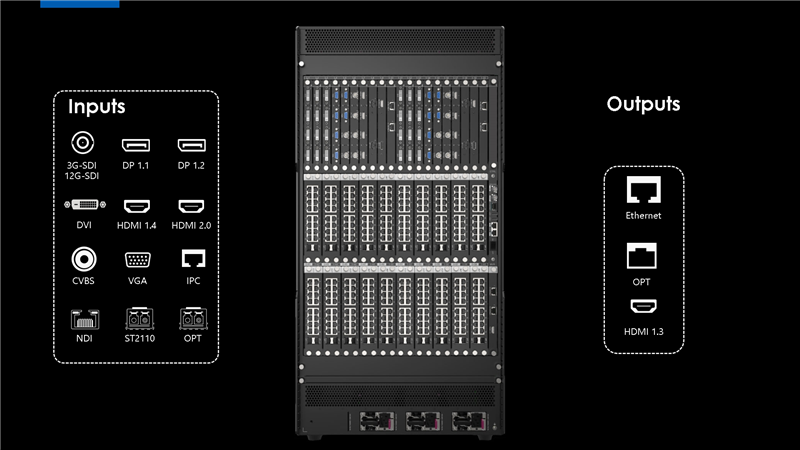

H20 dựa trên kiến trúc FPGA phần cứng mạnh mẽ, hiệu quả cao, cung cấp nhiều mô-đun đầu nối để cấu hình linh hoạt và tùy chỉnh, bảo trì dễ dàng và tỷ lệ lỗi thấp. Nó cung cấp đầu nối công nghiệp như HDMI, DVI, DP, VGA, CVBS, SDI và IP, hỗ trợ đầu vào và xử lý nguồn video 10 bit, đầu vào và đầu ra độ nét cao 4K. H20 cũng có ba loại card phát LED 4K, cho phép sao lưu giữa các cổng OPT và Ethernet, truyền dẫn khoảng cách xa. H20 hỗ trợ quản lý nhiều màn hình, nhiều lớp, giám sát EDID đầu vào và đầu ra, đổi tên nguồn, cài đặt BKG và OSD.
H20 sử dụng kiến trúc B/S, hỗ trợ truy cập và kiểm soát đa nền tảng, đa hệ thống mà không cần cài đặt phần mềm. Nó hỗ trợ trên Windows, Mac, iOS, Android, Linux và cộng tác trực tuyến nhiều người dùng. H20 hỗ trợ cập nhật firmware trực tuyến, dễ dàng nâng cấp phần cứng trên PC.
Đặc trưng
Thiết kế dạng mô-đun và dạng cắm thêm, kết hợp tự do theo ý muốn của bạn
Ba loại thẻ phát LED 4K
- Thẻ phát H_20xRJ45 có khả năng quản lý tới 13.000.000 pixel.
- Thẻ phát H_16xRJ45+2xfiber có khả năng quản lý tới 10.400.000 pixel và cung cấp hai cổng OPT sao chép đầu ra trên các cổng Ethernet.

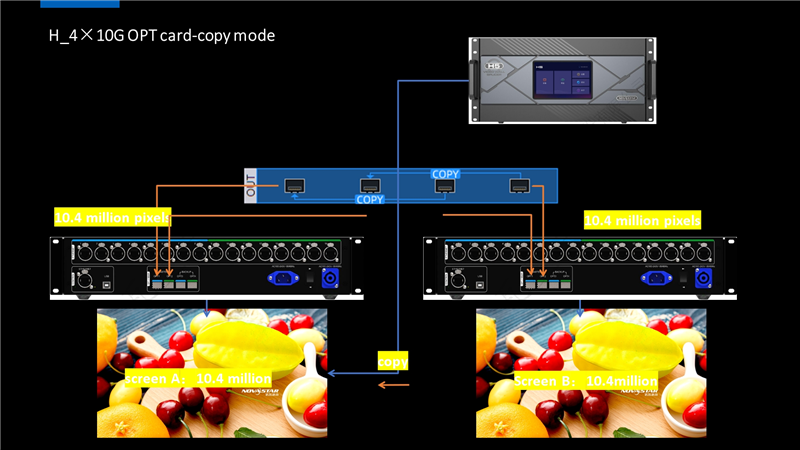

- Thẻ phát H_4xfiber có khả năng quản lý tới 20.800.000 pixel và hỗ trợ ba chế độ làm việc, bao gồm chế độ độc lập, sao chép và sao lưu.
Ba thẻ được đề cập ở trên không thể được sử dụng cùng nhau để quản lý cùng một màn hình.
Cấu hình nhiều dung lượng trên một khe cắm thẻ duy nhất
- 4x 2K×1K@60Hz
- 2x 4K×1K@60Hz
- 2x 4K×2K@60Hz
- 1x 4K×2K@60Hz
Cấu hình màn hình đơn giản bằng cách sử dụng một card và một đầu nối
Giám sát trạng thái trực tuyến của tất cả các thẻ đầu vào và đầu ra
Thẻ đầu vào và đầu ra có thể hoán đổi nóng
Thẻ đầu vào IP H_2xRJ45 hỗ trợ tối đa 512 đầu vào camera IP và đầu vào mosaic
Tự động giải mã các nguồn được mã hóa HDCP
Hỗ trợ tốc độ khung hình thập phân
Xử lý HDR10 và HLG
Quản lý nhiều màn hình để kiểm soát tập trung
Mỗi màn hình có thể có độ phân giải đầu ra riêng.
Khảm đầu ra Áp dụng công nghệ đồng bộ khung hình, đảm bảo tất cả các đầu nối đầu ra đều xuất hình ảnh đồng bộ.
Cấu hình màn hình không đều
Quản lý nhóm nguồn đầu vào
Chế độ bảo vệ mắt
Bù trừ viền LCD
Khả năng hiển thị đa dạng cho cấu hình linh hoạt
Màn hình nhiều lớp
- H20: Một card đơn hỗ trợ 16 lớp 2K, 8 lớp DL hoặc 4 lớp 4K
- Tất cả các lớp đều hỗ trợ đầu ra của đầu nối chéo và số lượng lớp không bị giảm đối với đầu ra của đầu nối chéo
Văn bản cuộn độ nét cao
Lên đến 2.000 cài đặt trước
Phát lại theo lịch trình của danh sách phát được cài đặt trước
Cài đặt OSD trên một màn hình duy nhất và độ trong suốt OSD có thể điều chỉnh
Cài đặt BKG
Quản lý logo kênh
Cắt và đổi tên nguồn đầu vào sau khi cắt
Xử lý video HDR và 10 bit, cho phép hình ảnh tinh tế và rõ nét hơn
Điều chỉnh màu sắc
Kiểm soát kịch bản XR
Chức năng 3D
Độ trễ thấp
Kiểm soát trang web, dễ dàng, thân thiện và tiện lợi
Kiểm soát web
Giám sát đầu vào và đầu ra trên trang Web
Cập nhật chương trình cơ sở trên trang Web
Điều khiển ứng dụng Nền tảng quản lý và điều khiển trực quan Ark trên thiết bị pad
Giám sát trạng thái và cung cấp nguồn điện dự phòng để có độ ổn định và độ tin cậy tốt hơn
Tự kiểm tra để phát hiện lỗi
Tự động giám sát và báo động
Hỗ trợ nguồn điện tùy chọn để tăng độ tin cậy của hệ thống.
Thiết kế sao lưu
- Sao lưu giữa các thiết bị
- Sao lưu giữa các thẻ gửi LED 4K
Thông số kỹ thuật
Model | H20 |
Khung gầm | H20 |
Đơn vị giá đỡ | 20U |

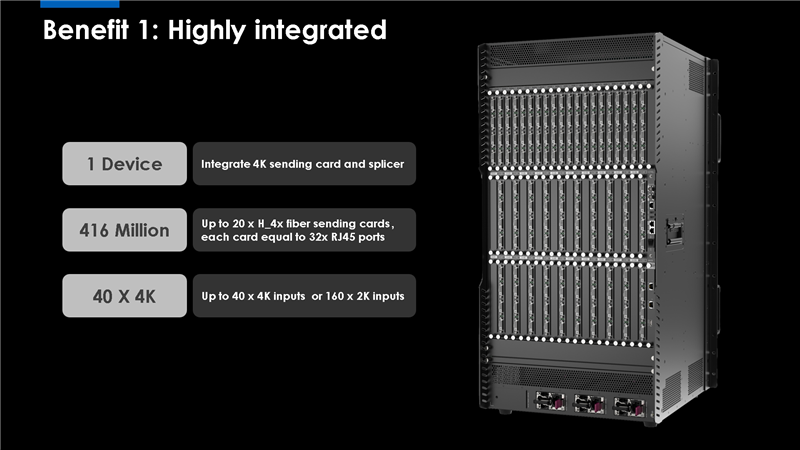

Số lượng thẻ đầu vào tối đa | 40 |
Số lượng kênh đầu vào tối đa | 160 |

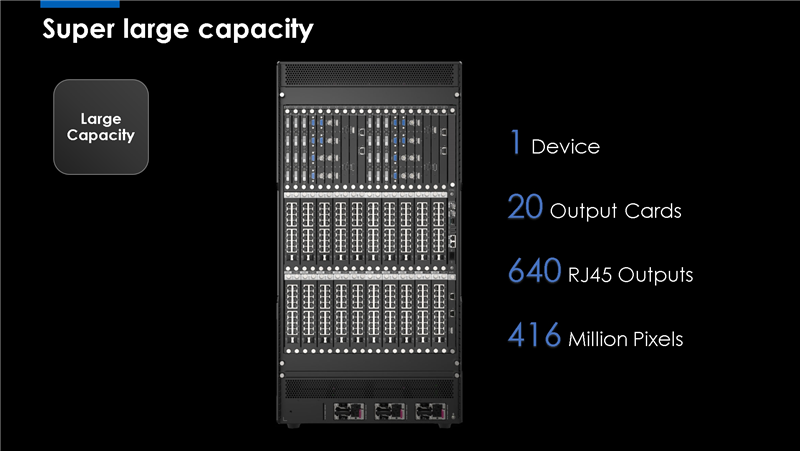

Số lượng thẻ đầu ra tối đa | 20 |
Số lượng kênh đầu ra tối đa | 80 |
Lớp tối đa | 320 (Tối đa 16 lớp trên mỗi thẻ) |
Khả năng quản lý tối đa | H_16xRJ45+2xfiber | 208 triệu điểm ảnh |
H_20xRJ45 | 260 triệu điểm ảnh |
H_4xfiber | 416 triệu điểm ảnh |
Thông số kỹ thuật điện | Đầu vào nguồn điện | 100–240V~, 50/60Hz, 10A-5A |
Công suất tối đa | 1800W |
Môi trường hoạt động | Nhiệt độ | 0°C đến 45°C |
Độ ẩm | 0% RH đến 80% RH, không ngưng tụ |
Môi trường lưu trữ | Nhiệt độ | –10°C đến +60°C |
Độ ẩm | 0% RH đến 95% RH, không ngưng tụ |
Thông số kỹ thuật vật lý | Kích thước | 482,6mm ×533,0mm ×905,2mm |
Trọng lượng tịnh | 47.7 kg (khung) |
Trọng lượng tổng | Sẽ được thông báo sau |
Mức độ ồn (điển hình ở 25°C / 77°F) | 45 dB (A) |
Thông tin đóng gói | Hộp đóng gói | 775mm × 675mm × 1065mm |
Phụ kiện | 3x Dây nguồn 1x Cáp Ethernet RJ45 1x Dây nối đất 1x Cáp HDMI 1x Hướng dẫn khởi động nhanh 1x Giấy chứng nhận phê duyệt 1x Hướng dẫn an toàn 1x Thư tùy chỉnh |
