Card điều khiển AT32

Giới thiệu card điều khiển AT32

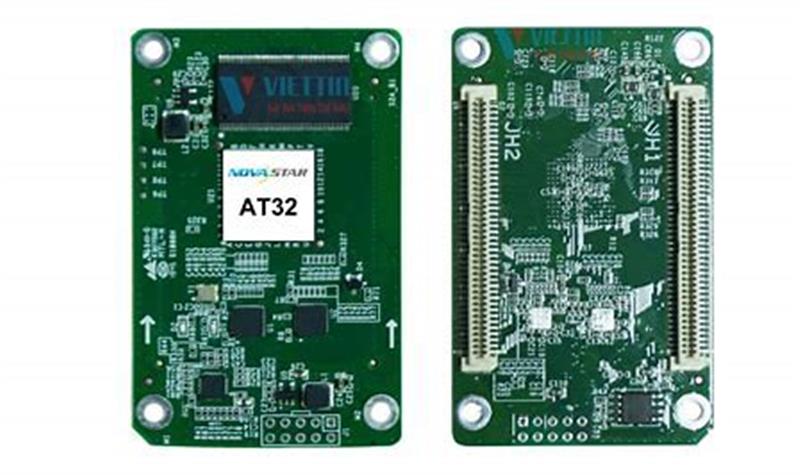

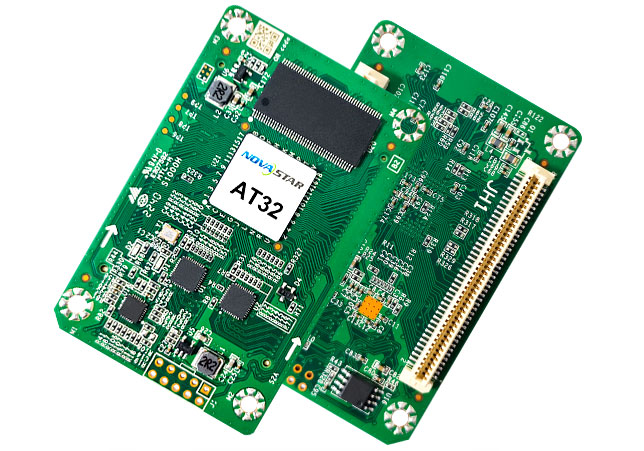

AT32 là một mẫu thẻ nhận kích thước nhỏ gọn đa năng do Tập đoàn Công nghệ NovaStar sản xuất. Thẻ đơn có khả năng tải tối đa 512×384@60Hz (NovaLCT cần phiên bản V5.3.0 trở lên), hỗ trợ hiệu chỉnh độ sáng từng điểm, điều chỉnh đường sáng tối nhanh chóng, 3D, điều chỉnh Gamma độc lập RGB, xoay hình ảnh 90° và các chức năng khác, giúp cải thiện hiệu quả hiển thị và nâng cao trải nghiệm người dùng.

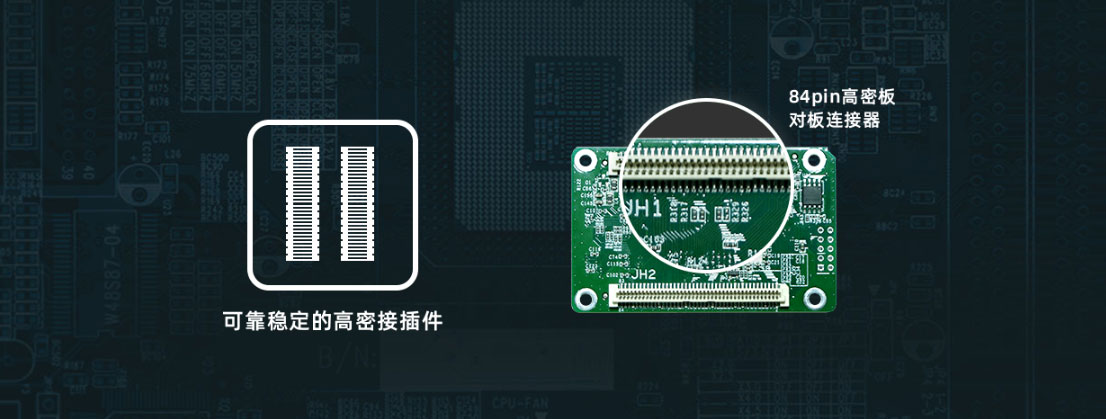

AT32 sử dụng đầu nối mật độ cao để truyền tín hiệu, có khả năng chống bụi và chống lỏng. Với độ ổn định cao, thẻ hỗ trợ tối đa 32 nhóm dữ liệu RGB song song hoặc 64 nhóm dữ liệu nối tiếp, có thể mở rộng lên 128 nhóm dữ liệu nối tiếp. Các chân 1 dự phòng được cung cấp cho người dùng để tùy chỉnh các chức năng khác. Thiết kế phần cứng tuân thủ tiêu chuẩn EMC Class B, nâng cao khả năng chống nhiễu điện từ, phù hợp cho việc xây dựng các ứng dụng hiển thị LED trong nhiều môi trường khác nhau.

Chứng nhận

RoHS, EMC Class B

Tính năng

NÂNG CAO HIỆU QUẢ HIỂN THỊ

• Hiệu chỉnh độ sáng và màu sắc từng điểm

  • Kết hợp với hệ thống hiệu chỉnh độ chính xác cao Nova Nebula, hiệu chỉnh độ sáng và màu sắc của từng điểm đèn, loại bỏ hiệu quả sự khác biệt về độ sáng và màu sắc, giúp độ sáng và màu sắc của toàn bộ màn hình đạt được sự đồng nhất cao.

• Điều chỉnh đường sáng tối nhanh chóng

  • Điều chỉnh đường sáng tối do ghép nối mô-đun và ghép nối thùng gây ra, cải thiện cảm giác thị giác đột ngột do đường sáng tối gây ra. Hiệu quả tức thì trong quá trình điều chỉnh, đơn giản và dễ sử dụng.
  • Sử dụng NovaLCT V5.2.0 trở lên, có thể trực quan hóa đường sáng tối và dễ dàng thực hiện hiệu chỉnh đường sáng tối.

NÂNG CAO ĐỘ TIN CẬY

• Sao lưu mô-đun (chỉ dành cho phiên bản phần cứng đặc biệt)

  • Kết hợp với mô-đun sao lưu thực hiện giám sát trạng thái ID mô-đun, số lượng mô-đun, thông tin phiên bản phần cứng, trạng thái kết nối mô-đun, nhiệt độ mô-đun, điện áp mô-đun, phát hiện lỗi LED, và quản lý thời gian hoạt động.

• Hiệu chỉnh mô-đun tự động

  • Đối với bảng đèn có Flash, sau khi thay thế bảng đèn, thẻ nhận tự động tải lên hệ số hiệu chỉnh trong Flash của bảng đèn khi bật nguồn thẻ nhận, giúp màn hình hiển thị vẫn giữ được độ đồng đều về độ sáng và màu sắc.

• Tải lên nhanh hệ số hiệu chỉnh

  • Tải nhanh hệ số hiệu chỉnh lên thẻ nhận, nâng cao hiệu quả.

• Quản lý Flash bảng đèn

  • Đối với bảng đèn có Flash, hỗ trợ quản lý thông tin trong Flash của bảng đèn, thực hiện lưu trữ và đọc lại hệ số hiệu chỉnh và ID bảng đèn.

• Ứng dụng hệ số hiệu chỉnh Flash bảng đèn bằng một phím

  • Đối với bảng đèn có Flash, khi đường dây mạng bị ngắt, nhấn và giữ nút tự kiểm tra trên thùng máy, có thể tải hệ số hiệu chỉnh trong Flash của bảng đèn lên thẻ nhận.

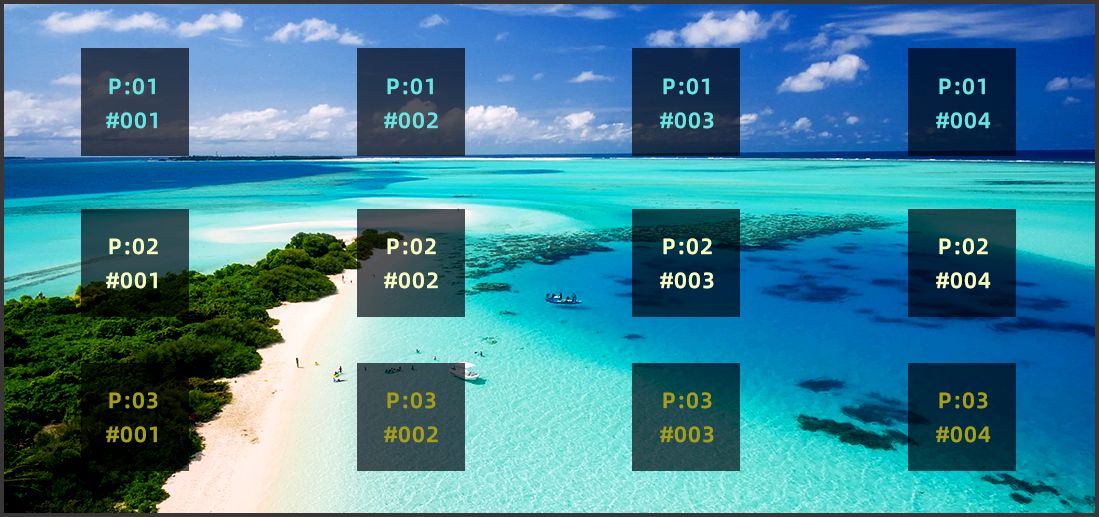

• Mapping 1.1

  • Hiển thị số bộ điều khiển, số thẻ nhận và thông tin cổng mạng trên thùng máy, giúp dễ dàng nhận biết vị trí thẻ nhận và cách đi dây.

• Cài đặt hình ảnh được lưu trữ trước

  • Tự định nghĩa hình ảnh hiển thị của màn hình khi bật nguồn, đường dây mạng bị ngắt, không có tín hiệu nguồn video.

• 3D

  • Kết hợp với bộ điều khiển hỗ trợ chức năng 3D, xuất hình ảnh 3D.

• Điều chỉnh Gamma RGB độc lập

  • Thẻ nhận hỗ trợ điều chỉnh Gamma RGB độc lập thông qua NovaLCT (V5.2.0 trở lên), thực hiện các điều chỉnh "đỏ Gamma", "xanh lá Gamma", "lam Gamma" riêng biệt. Điều này giúp kiểm soát hiệu quả sự mất chi tiết ở vùng tối và hiện tượng chuyển màu không mượt mà, đảm bảo hình ảnh hiển thị chân thực hơn.

• Xoay hình ảnh bội số 90°

  • Hình ảnh được hiển thị xoay theo bội số 90° (0°/90°/180°/270°).

• Giám sát nhiệt độ và điện áp

  • Giám sát thời gian thực nhiệt độ và điện áp của chính thẻ nhận, không cần thiết bị ngoại vi khác.

• Giám sát trạng thái cáp mạng

  • Thông qua đèn báo trạng thái, hiển thị trạng thái kết nối cáp mạng của thẻ nhận, đơn giản và trực quan.

• Phát hiện lỗi bit

  • Giám sát thời gian thực chất lượng giao tiếp cổng mạng của thẻ nhận, ghi lại số gói lỗi, giúp người dùng xác định vị trí lỗi, loại bỏ rủi ro giao tiếp mạng.

• Phát hiện trạng thái nguồn điện kép

  • Khi kết nối đồng thời hai nguồn điện, hỗ trợ phát hiện trạng thái làm việc của hai nguồn điện này.

• Đọc lại chương trình firmware

  • Đọc lại chương trình firmware của thẻ nhận đã được lưu trữ.

• Sao lưu thông số cấu hình

  • Sao lưu các thông số cấu hình của thẻ nhận đã được thiết lập.

• Truyền LVDS (chỉ dành cho phiên bản phần cứng đặc biệt)

  • LVDS là chế độ truyền tín hiệu vi sai điện áp thấp, có thể giảm số lượng dây dữ liệu được sử dụng từ Hub đến bảng đèn, khoảng cách truyền xa hơn và chất lượng truyền tín hiệu cao hơn, cải thiện khả năng chống nhiễu điện từ (EMC).

• Sao lưu vòng lặp


  • Thẻ nhận và bộ điều khiển được kết nối thành một vòng lặp thông qua các đường dây chính và dự phòng. Khi một vị trí nào đó trên đường dây bị lỗi, màn hình vẫn có thể hiển thị bình thường.

• Sao lưu kép chương trình


  • Thẻ nhận được lưu hai bản chương trình firmware khi xuất xưởng, để phòng trường hợp bất thường trong quá trình cập nhật chương trình gây ra vấn đề treo thẻ nhận.

• Sao lưu và giám sát trạng thái thẻ kép


  • Trong các tình huống ứng dụng yêu cầu độ tin cậy cao, một bảng Hub kết nối đồng thời thẻ nhận chính và dự phòng. Khi thẻ nhận chính bị lỗi, thẻ nhận dự phòng sẽ ngay lập tức thay thế công việc của thẻ nhận chính, đảm bảo màn hình hiển thị bình thường.

  • Sử dụng NovaLCT V5.2.0 trở lên, có thể giám sát trạng thái làm việc của thẻ nhận chính và dự phòng.

Thông số kỹ thuật
