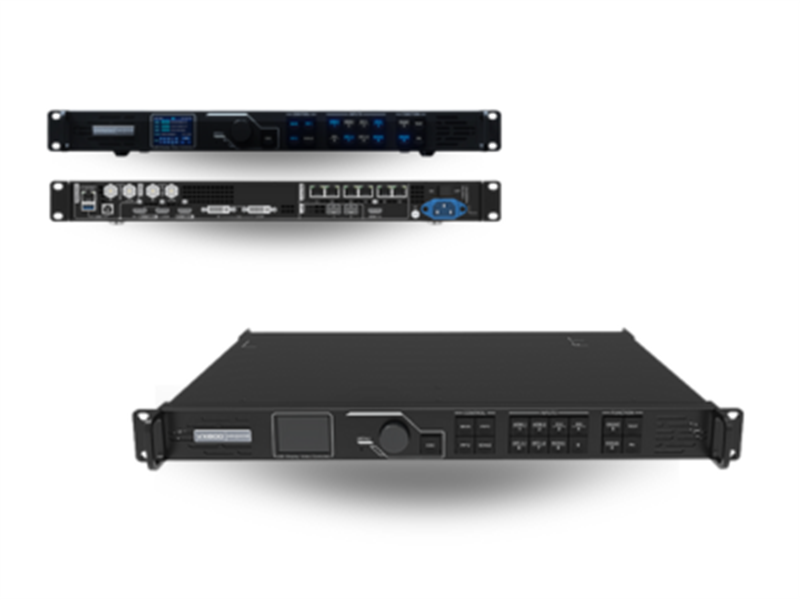

Bộ điều khiển video VX600

Giới thiệu

VX600 là bộ điều khiển video "hai trong một" với 6 cổng, tích hợp chức năng xử lý và điều khiển video. Nó hỗ trợ ba chế độ làm việc của thiết bị: chế độ điều khiển video, chế độ chuyển đổi quang điện và chế độ ByPass. Một thiết bị có thể tải tối đa 3,9 triệu điểm ảnh, với chiều rộng tối đa 10240 pixel và chiều cao tối đa 8192 pixel, đáp ứng nhu cầu điều khiển màn hình siêu rộng và siêu cao tại hiện trường.

VX600 có thể nhận và xử lý nhiều loại tín hiệu video, có khả năng xử lý hình ảnh độ nét cao, hỗ trợ các chức năng như thu phóng hình ảnh đầu ra vô cấp, độ trễ thấp, hiệu chỉnh độ sáng và màu sắc từng điểm ảnh, v.v., có thể cung cấp khả năng hiển thị hình ảnh tuyệt vời.

VX600 cũng hỗ trợ cấu hình màn hình LED và sao lưu cổng thiết bị thông qua NovaLCT, quản lý lớp, quản lý cảnh và nâng cấp firmware, v.v. thông qua V-Can, đơn giản hóa việc điều khiển thiết bị.

Với khả năng xử lý và truyền video mạnh mẽ, VX600 được ứng dụng rộng rãi trong lĩnh vực cho thuê cao cấp, điều khiển sân khấu và màn hình LED khoảng cách nhỏ cho các dự án kỹ thuật.

Đặc tính

• Đầu vào

- 1 × HDMI 1.3 (IN&LOOP)

- 1 × HDMI 1.3

- 1 × DVI (IN&LOOP)

- 1 × 3G-SDI (IN&LOOP)

- 1 × 10G Fiber Optic (OPT1)

• Đầu ra

- 6 cổng Ethernet quang:

Băng thông tối đa 39 triệu điểm ảnh, thiết bị đơn hỗ trợ độ phân giải tối đa 10240 × 8192 pixel.

- 2 cổng Ethernet quang gửi:

- OPT1 sao chép/6 cổng Ethernet đầu ra

- OPT2 sao chép/dự phòng 6 cổng Ethernet đầu ra

- 1 cổng HDMI 1.3 đầu ra:

Có thể được sử dụng làm đầu ra giám sát hoặc đầu ra video.

• OPT1 Tự động thích ứng quang

OPT1 hỗ trợ đầu vào và đầu ra video quang. Tùy thuộc vào thiết bị được kết nối, OPT1 tự động thích ứng với vai trò đầu vào hoặc đầu ra.

• Đầu vào âm thanh

Hỗ trợ đầu vào âm thanh nhúng HDMI.

Hỗ trợ đầu vào âm thanh qua card đa năng.

Hỗ trợ điều chỉnh âm lượng đầu ra.

• Độ trễ thấp

Khi bật chế độ trễ thấp và kích hoạt chế độ ByPass, độ trễ giữa đầu vào và đầu ra của card thu có thể giảm xuống còn ≤ 20 dòng.

• 3 lớp hình ảnh

Kích thước và vị trí lớp hình ảnh có thể được điều chỉnh độc lập.

Ưu tiên lớp hình ảnh có thể được điều chỉnh.

• Đồng bộ hóa đầu ra

Hỗ trợ sử dụng nguồn Genlock bên trong hoặc bên ngoài làm nguồn đồng bộ hóa để đảm bảo đồng bộ hóa đầu ra hình ảnh.

• Khả năng xử lý video mạnh mẽ

Tích hợp công nghệ xử lý hình ảnh SuperView III, hỗ trợ phóng to/thu nhỏ đầu ra không giới hạn.

Hỗ trợ phóng to toàn màn hình một phím.

Hỗ trợ cắt tùy ý nguồn đầu vào.

• Lưu trữ và gọi lại đa cảnh

Hỗ trợ lưu trữ 10 cảnh tùy chỉnh.

• Sao lưu nóng (Hot Backup)

- Hỗ trợ sao lưu thiết bị.

- Hỗ trợ sao lưu giữa các cổng mạng.

- Hỗ trợ sao lưu nguồn đầu vào.

• Ghép nguồn đầu vào

Hỗ trợ OPT1 ghép nối hai nguồn đầu vào 2K×1K@60Hz.

• Hỗ trợ xếp tầng tối đa 4 bộ xử lý.
• 3 chế độ làm việc của thiết bị

- Chế độ điều khiển video.

- Chế độ chuyển đổi quang điện.

- Chế độ ByPass.

• Điều chỉnh chất lượng hình ảnh

Hỗ trợ điều chỉnh chất lượng hình ảnh nguồn đầu vào và màn hình LED, bao gồm các thông số hình ảnh như độ sáng, độ tương phản, độ bão hòa, màu sắc, Gamma.

• Hiệu chỉnh điểm ảnh

Kết hợp với NovaLCT và hiệu chuẩn điểm ảnh, thực hiện hiệu chuẩn độ sáng và màu sắc cho từng điểm ảnh, loại bỏ hiệu quả sự khác biệt màu sắc, đảm bảo độ sáng và màu sắc đồng đều cao của toàn bộ màn hình hiển thị, nâng cao chất lượng hiển thị.

• Nhiều phương thức điều khiển

Hỗ trợ điều khiển thông qua V-Can, NovaLCT và bảng điều khiển thiết bị.

Bảng 1-1: Bảng chức năng tùy chọn

Thông số kỹ thuật
