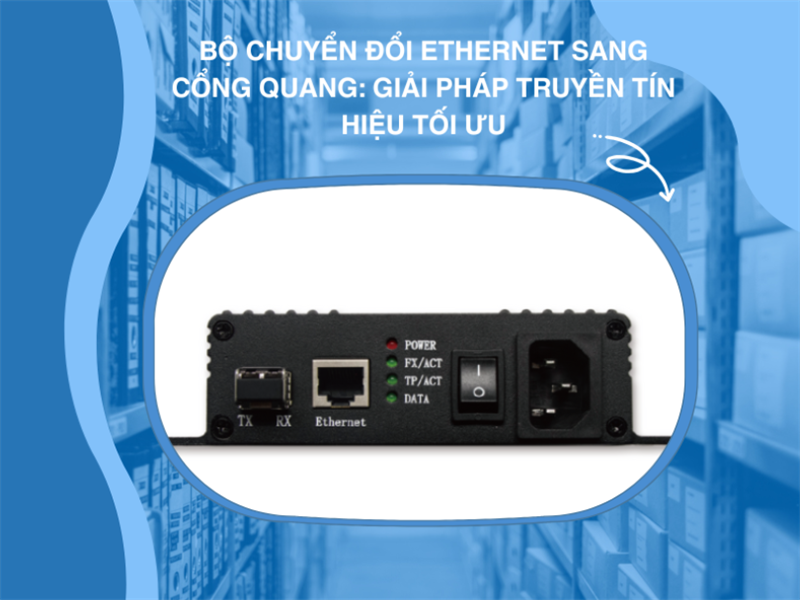

Bộ chuyển đổi Ethernet (RJ45) sang cáp quang (OPT) cho màn hình LED: Giải pháp truyền tín hiệu tối ưu

1. Giới thiệu

Trong các hệ thống màn hình LED hiện đại, truyền tín hiệu điều khiển từ bộ xử lý video đến màn hình là yếu tố cốt lõi để đảm bảo hình ảnh sắc nét và hoạt động ổn định. Tuy nhiên, khi khoảng cách vượt quá 100m hoặc trong môi trường có nhiễu điện từ cao, cáp Ethernet (hay còn gọi là RJ45) thông thường không đáp ứng được tín hiệu truyền một cách mượt mà. Giải pháp cho tình huống này chính là Bộ chuyển đổi Ethernet sang cổng quang chuyển đổi tín hiệu điện thành tín hiệu quang học, cho phép truyền dữ liệu qua cáp quang với khoảng cách xa hơn và độ tin cậy cao hơn.

Trong bài viết này, hãy cùng tìm hiểu về cách thức hoạt động, ứng dụng trong màn hình LED cũng như lợi ích của các bộ converter quang này. Đồng thời, bài viết cũng cung cấp cho bạn các đề xuất sản phẩm từ các thương hiệu nổi tiếng, hướng dẫn lắp đặt và cách khắc phục sự cố.

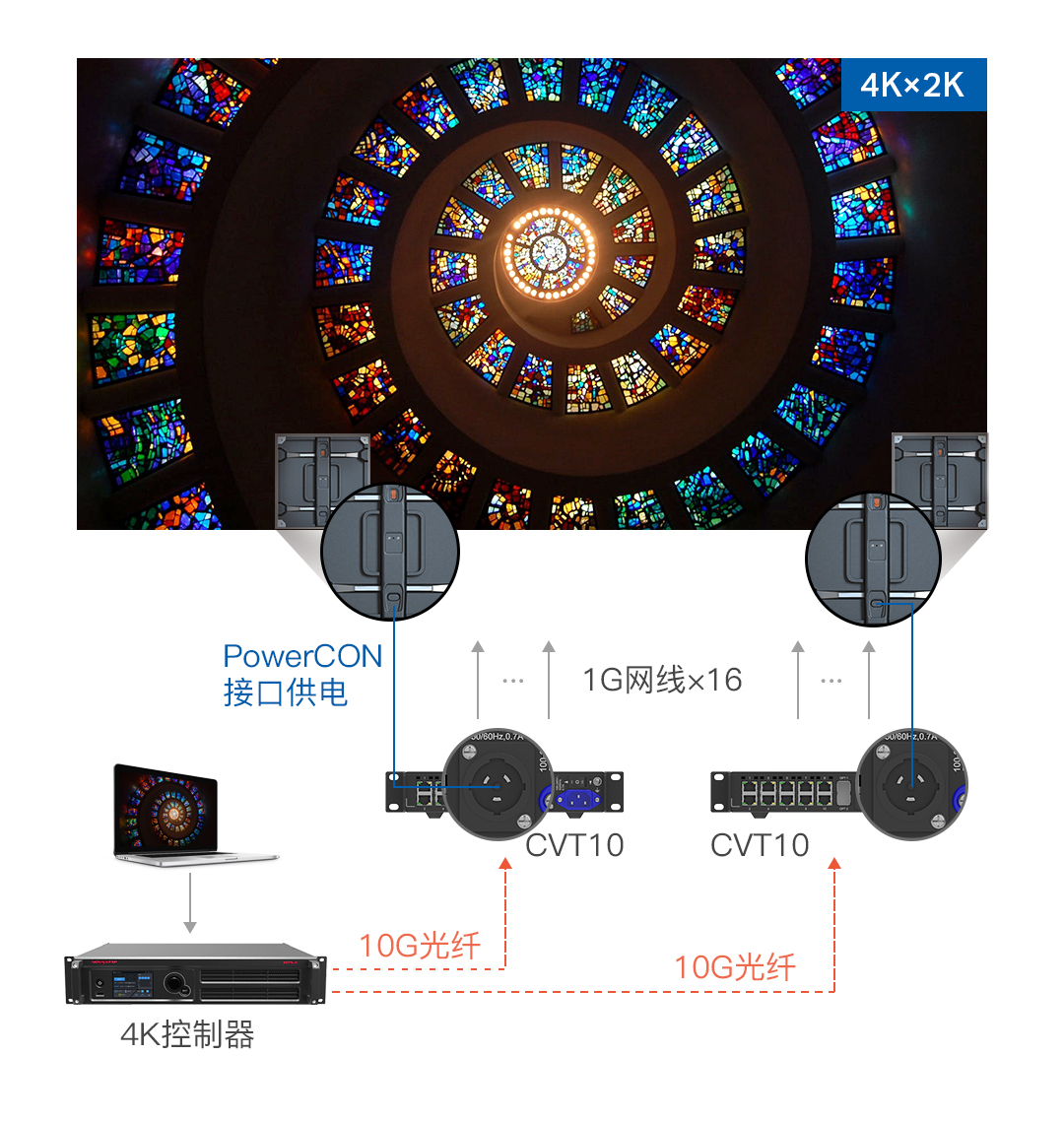

2. Nguyên lý hoạt động

Nhìn chung, bộ chuyển đổi Ethernet sang cổng quang hoạt động qua các bước sau:

• Chuyển đổi tín hiệu: Tín hiệu điện từ cổng Ethernet (RJ45) qua converter quang được chuyển thành tín hiệu quang học.

• Truyền tín hiệu: Tín hiệu quang được truyền qua cáp quang (OPT) (single-mode hoặc multi-mode) đến thiết bị nhận.

• Chuyển đổi ngược: Tín hiệu quang được chuyển lại thành tín hiệu điện để kết nối với màn hình LED.

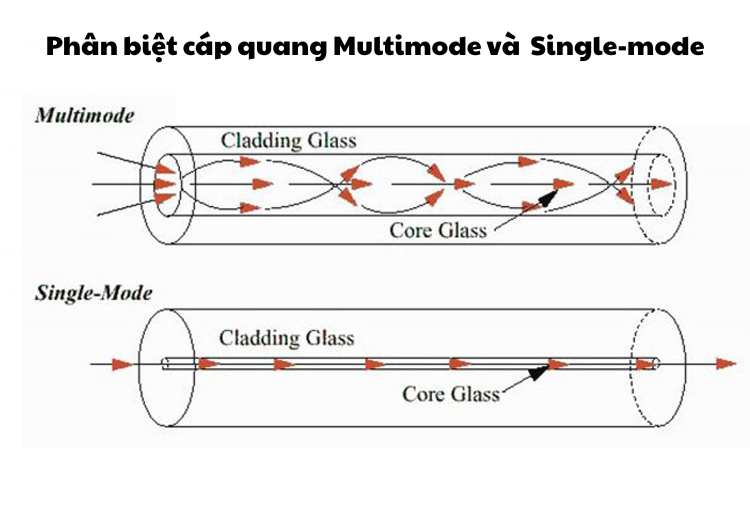

Các loại cáp quang thường được sử dụng kết hợp với converter quang gồm:

• Single-mode: Truyền tín hiệu xa (lên đến 20km), phù hợp cho hệ thống lớn.

• Multi-mode: Truyền trong khoảng cách ngắn (300-500m), chi phí thấp hơn, phù hợp cho hệ thống trung bình.

Các bộ chuyển đổi này giúp mở rộng mạng và bảo vệ dữ liệu khỏi nhiễu, rất hữu ích cho hệ thống hiển thị LED, đặc biệt là với các khu vực rộng lớn như trung tâm thương mại, sân vận động, hay các sự kiện, giúp cho việc truyền tải hình ảnh và âm thanh rõ ràng, sắc nét.

3. Ứng dụng trong màn hình LED

Như đã đề cập, trong ngành màn hình LED, bộ chuyển đổi tín hiệu đóng vai trò quan trọng trong việc truyền tải dữ liệu hình ảnh một cách nhanh chóng và ổn định từ bộ xử lý hình ảnh đến các màn hình hiển thị. Chúng được ứng dụng rộng rãi trong nhiều lĩnh vực, tiêu biểu như:

• Biển quảng cáo ngoài trời: Bộ chuyển đổi giúp truyền tín hiệu qua khoảng cách xa, đảm bảo hình ảnh rõ nét và không bị gián đoạn, đặc biệt hiệu quả ở những vị trí như dọc theo đường cao tốc hoặc trên các tòa nhà cao tầng.

• Sân vận động và trung tâm hội nghị: Với yêu cầu về độ trễ thấp và chất lượng hình ảnh cao, bộ chuyển đổi đảm bảo tín hiệu thời gian thực cho các màn hình LED cỡ lớn, phục vụ hàng nghìn khán giả cùng lúc.

• Trung tâm thương mại và casino: Các hệ thống hiển thị phức tạp, với nhiều màn hình đồng bộ, đòi hỏi sự truyền tín hiệu ổn định và chính xác – điều mà bộ chuyển đổi đáp ứng tốt, đảm bảo trải nghiệm thị giác liền mạch.

• Hệ thống giao thông: Bộ chuyển đổi giúp duy trì tín hiệu ổn định cho các màn hình thông tin tại nhà ga, bến xe, hoặc trên các tuyến đường, góp phần hỗ trợ điều phối giao thông hiệu quả.

Theo Tepixel, việc sử dụng truyền tín hiệu quang trong các bộ chuyển đổi giúp đảm bảo tốc độ truyền cao và độ chính xác vượt trội, đặc biệt phù hợp với các hệ thống đòi hỏi băng thông lớn và tính ổn định cao.

4. Các sản phẩm nổi bật và lợi ích riêng

Dưới đây là các bộ chuyển đổi phổ biến, mỗi loại có lợi ích riêng biệt:

5. Hướng dẫn lắp đặt

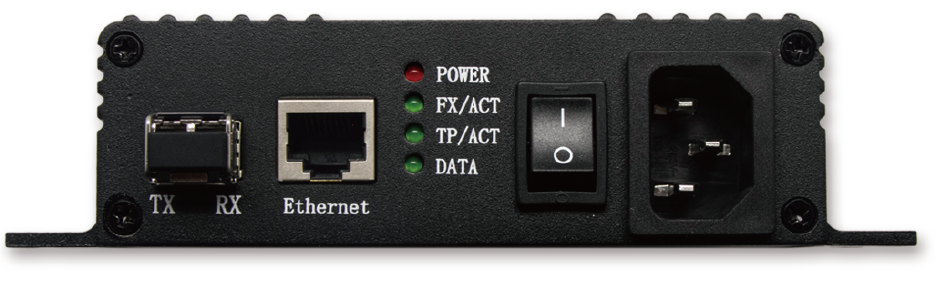

Lắp đặt bộ chuyển đổi cần thực hiện các bước như sau:

1. Kết nối cáp Ethernet: Cắm cáp Ethernet từ bộ xử lý video vào cổng RJ45 của bộ chuyển đổi.

2. Kết nối cáp quang: Sử dụng cáp quang phù hợp (single-mode hoặc multi-mode) để kết nối từ cổng quang đến màn hình LED hoặc bộ chuyển đổi ở đầu kia.

3. Cung cấp nguồn điện: Đảm bảo nguồn điện ổn định, thường AC 100-240V, 50/60Hz.

4. Kiểm tra tín hiệu: Sử dụng đèn báo trạng thái để xác nhận kết nối thành công.

Lưu ý: Kiểm tra loại cáp quang và đầu nối (LC, SC, hoặc ST) để đảm bảo tương thích. Ví dụ, bộ chuyển đổi quang NovaStar CVT4K-M sử dụng đầu nối LC (NovaStar CVT4K-M).

6. Khắc phục sự cố

Một số vấn đề phổ biến và cách khắc phục:

• Tín hiệu không truyền: Kiểm tra cáp Ethernet và cáp quang có được cắm chắc chắn không.

• Sai loại cáp quang: Đảm bảo cáp phù hợp với chế độ của bộ chuyển đổi (single-mode hoặc multi-mode).

• Nguồn điện không ổn định: Kiểm tra nguồn điện và sử dụng nguồn dự phòng nếu cần.

• Tín hiệu yếu: Đảm bảo chiều dài cáp không vượt quá giới hạn (300m cho multi-mode, 20km cho single-mode).

7. Xu hướng tương lai

Ngành công nghệ truyền tín hiệu cho màn hình LED đang chứng kiến sự đổi mới mạnh mẽ nhằm đáp ứng nhu cầu ngày càng cao về chất lượng hình ảnh, khả năng tương tác và tính bền vững. Các xu hướng nổi bật bao gồm:

• Tốc độ truyền tải vượt trội: Các bộ truyền tín hiệu hiện đại đang được phát triển với tốc độ lên đến 10Gb/s, cho phép hỗ trợ các định dạng hiển thị độ phân giải siêu cao như 4K, 8K, cũng như các ứng dụng đòi hỏi dữ liệu thời gian thực như thực tế ảo (VR) và thực tế tăng cường (AR). Điều này mở ra khả năng trình chiếu sắc nét, sống động hơn bao giờ hết.

• Quản lý từ xa và giám sát thời gian thực: Các hệ thống truyền tín hiệu mới tích hợp chức năng giám sát và điều khiển từ xa thông qua phần mềm hoặc nền tảng đám mây. Điều này giúp đơn giản hóa quá trình vận hành, phát hiện và xử lý sự cố kịp thời, đồng thời tối ưu hóa hiệu suất sử dụng thiết bị, đặc biệt trong các dự án quy mô lớn như màn hình quảng cáo đô thị hoặc trung tâm điều phối giao thông.

• Thiết kế tối ưu, tiết kiệm năng lượng: Các thiết bị truyền tín hiệu đang được cải tiến theo hướng nhỏ gọn, dễ tích hợp và lắp đặt trong nhiều môi trường khác nhau. Đồng thời, việc giảm tiêu thụ điện năng và sử dụng vật liệu thân thiện với môi trường cũng đang trở thành tiêu chuẩn quan trọng, phù hợp với xu hướng phát triển bền vững và giảm phát thải carbon trong ngành công nghiệp điện tử.

Những xu hướng này không chỉ thúc đẩy hiệu quả hoạt động của hệ thống màn hình LED, mà còn mở ra nhiều tiềm năng ứng dụng mới trong các lĩnh vực như giải trí, quảng cáo, giáo dục và giao thông thông minh.

8. Kết luận

Bộ chuyển đổi Ethernet sang cổng quang là giải pháp thiết yếu để truyền tín hiệu trong hệ thống màn hình LED, đặc biệt khi cần khoảng cách xa hoặc môi trường nhiễu điện từ. Các sản phẩm từ NovaStar (CVT4K-M, CVT4K-S), Linsn (MC801, SC801), và Perle đáp ứng đa dạng nhu cầu với lợi ích riêng biệt, từ hỗ trợ 4K đến chi phí hợp lý. Chọn đúng sản phẩm, lắp đặt cẩn thận, và bảo trì định kỳ sẽ đảm bảo hệ thống hoạt động ổn định, mang lại trải nghiệm hình ảnh ấn tượng.

Hãy cân nhắc các bộ chuyển đổi từ những thương hiệu uy tín để tối ưu hóa hệ thống màn hình LED của bạn
